基于终端的IP自动分配VLAN

基于终端的IP自动分配VLAN

1.场景说明

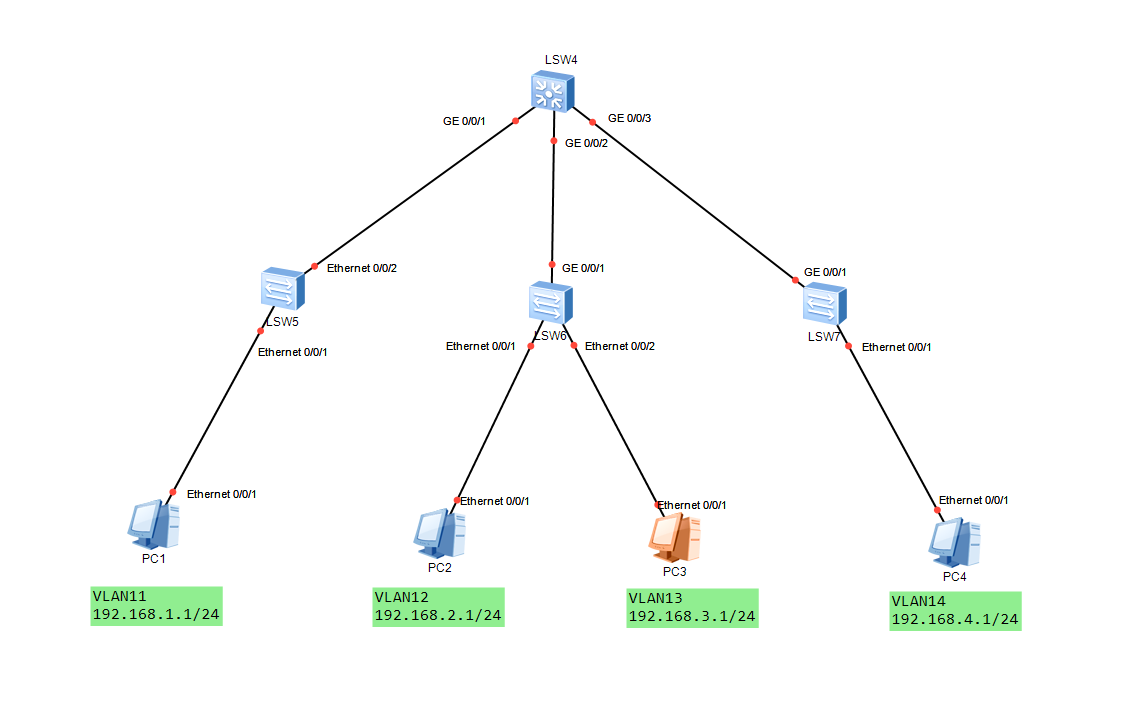

公司网络为“核心--接入”的两层结构
只有核心交换机支持划分VLAN
3台计入分布再3个房间,全部都是傻瓜交换机
公司有4个业务网段,需确保用户在移动工位时无需更改IP,可在任何位置接入网络
部门bu 网段 网关IP VLAN号 VLAN描述
部门1 192.168.1.0/24 192.168.1.254 11 BuMen1
部门2 192.168.2.0/24 192.168.2.254 12 BuMen2
部门3 192.168.3.0/24 192.168.3.254 13 BuMen3
打印机 192.168.4.0/24 192.168.4.254 14 DaYinJi

image-20250731130246165

2.为设备改名


<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys CSW

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys ASW1

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys ASW2

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys ASW3

3.配置二层交换机

[CSW]vlan batch 11 to 14
[CSW]vlan 11
[CSW-vlan11]ip-subnet-vlan ip 192.168.1.0 24
[CSW-vlan11]vlan 12
[CSW-vlan12]ip-subnet-vlan ip 192.168.2.0 24
[CSW-vlan12]vlan 13
[CSW-vlan13]ip-subnet-vlan ip 192.168.3.0 24
[CSW-vlan13]vlan 14
[CSW-vlan14]ip-subnet-vlan ip 192.168.4.0 24
[CSW-vlan14]quit
[CSW-vlan14]int g0/0/1
[CSW-GigabitEthernet0/0/1]ip-subnet-vlan enable    #开启子网
[CSW-GigabitEthernet0/0/1]port link-type hybrid
[CSW-GigabitEthernet0/0/1]port hybrid untagged vlan 11 to 14
[CSW-GigabitEthernet0/0/1]undo port hybrid untagged vlan 1

[CSW-GigabitEthernet0/0/1]int g0/0/2
[CSW-GigabitEthernet0/0/2]ip-subnet-vlan enable
[CSW-GigabitEthernet0/0/2]port link-type hybrid
[CSW-GigabitEthernet0/0/2]port hy untagged vlan 11 to 14
[CSW-GigabitEthernet0/0/2]undo port hy untagged vlan 1

[CSW-GigabitEthernet0/0/2]int g0/0/3
[CSW-GigabitEthernet0/0/3]ip-subnet-vlan enable
[CSW-GigabitEthernet0/0/3]port link-type hybrid
[CSW-GigabitEthernet0/0/3]port hy untagged vlan 11 to 14
[CSW-GigabitEthernet0/0/3]undo port hy untagged vlan 1
[CSW]dis ip-subnet-vlan vlan all
 ----------------------------------------------------------------
 Vlan    Index   IpAddress           SubnetMask          Priority
 ----------------------------------------------------------------
 11      1       192.168.1.0         255.255.255.0       0
 12      1       192.168.2.0         255.255.255.0       0
 13      1       192.168.3.0         255.255.255.0       0
 14      1       192.168.4.0         255.255.255.0       0
 ----------------------------------------------------------------
 ip-subnet-vlan count: 4         total count: 4

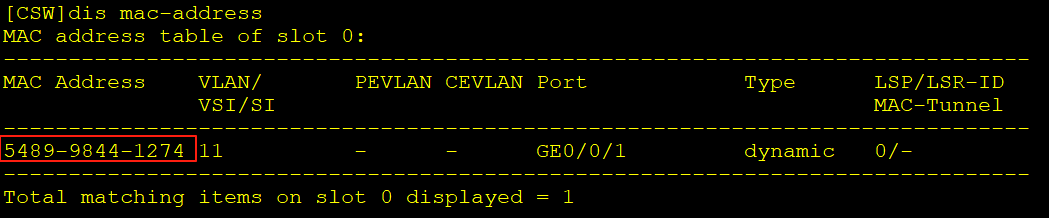

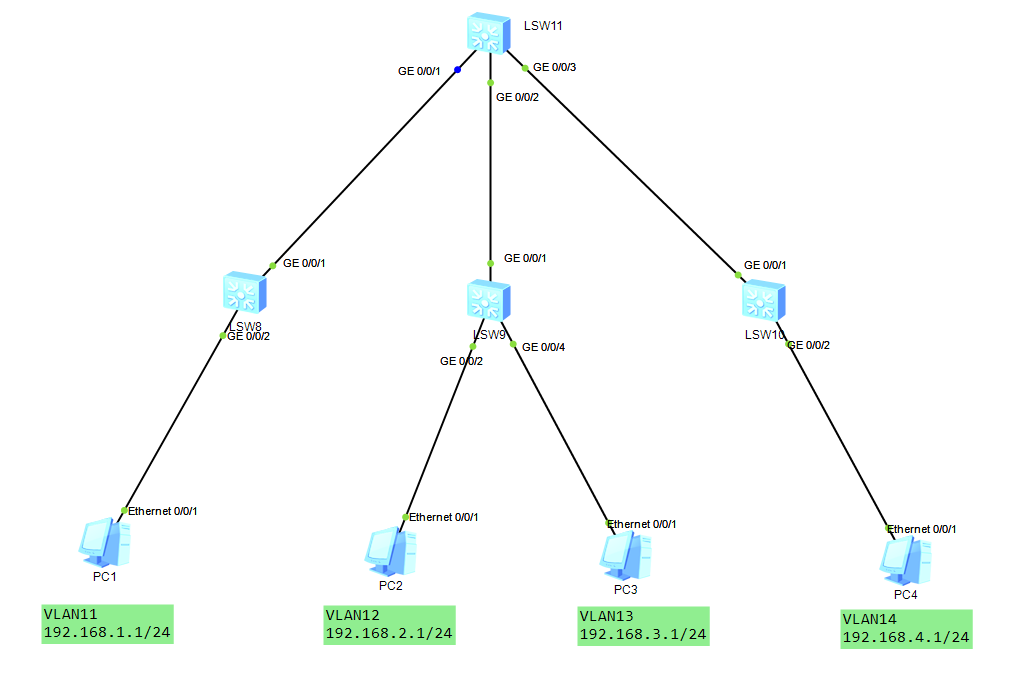

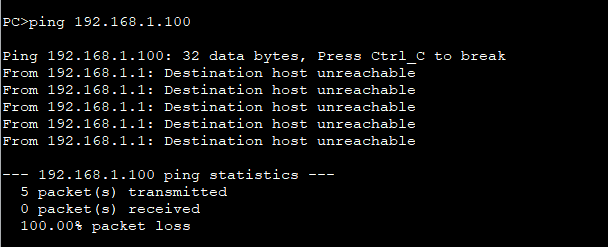

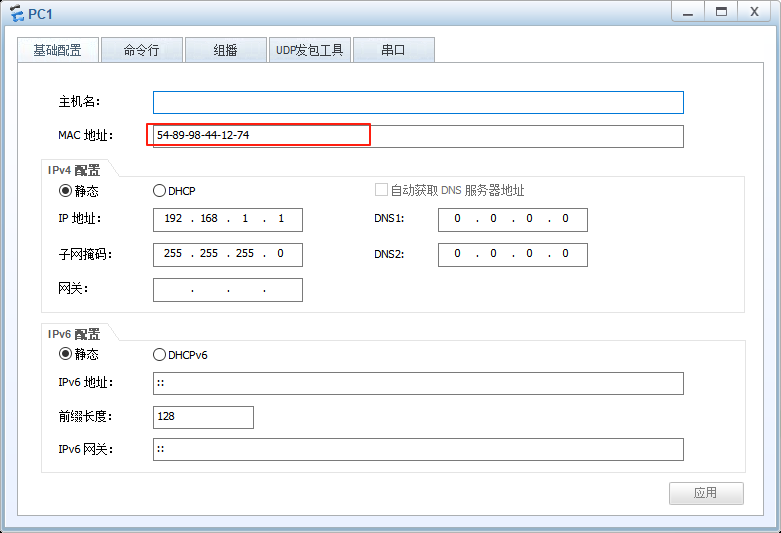

4.测试

image-20250731140836155

image-20250731134656952

image-20250731134558883

image-20250731134719051

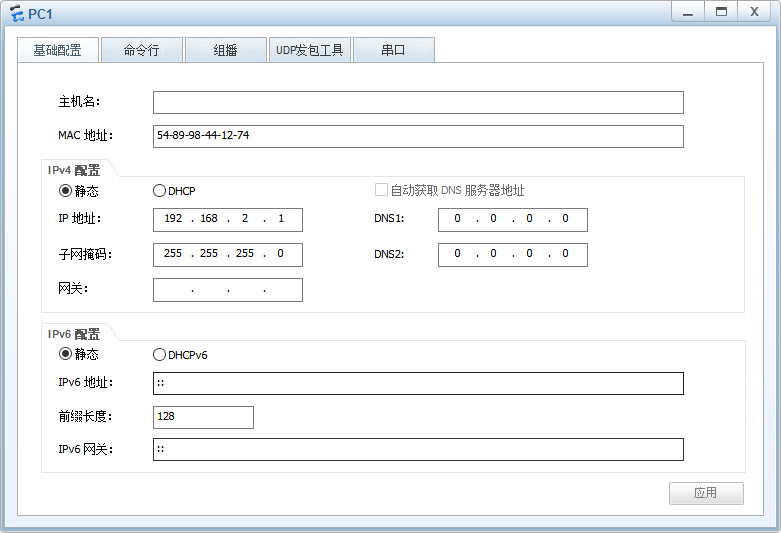

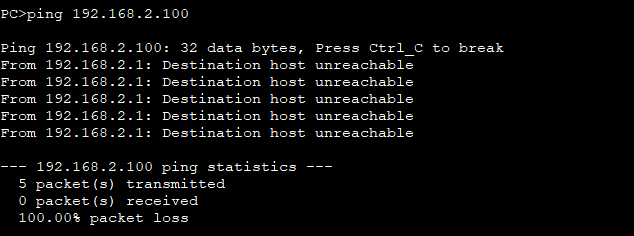

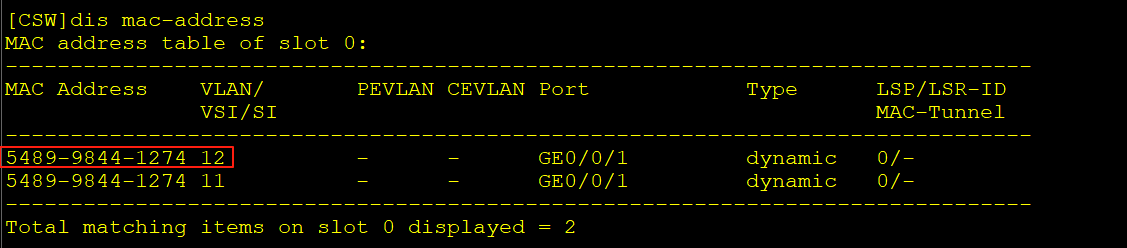

改网段,之后就成了PC1的变成VLAN12

image-20250731134740735

image-20250731134803869

image-20250731134827798

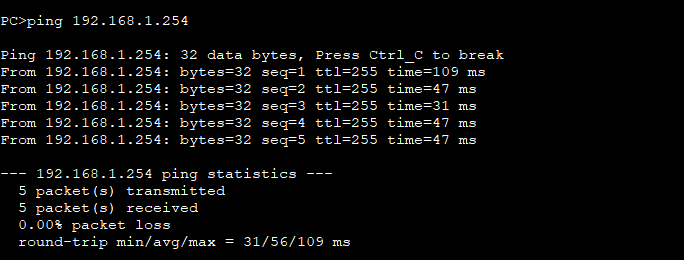

添加三层接口

image-20250731135121856

[CSW]int vlanif 11
[CSW-Vlanif11]ip address 192.168.1.254 24
[CSW-Vlanif11]int vlanif 12
[CSW-Vlanif12]ip add 192.168.2.254 24
[CSW-Vlanif12]int vlanif 13
[CSW-Vlanif13]ip add 192.168.3.254 24
[CSW-Vlanif13]int vlanif 14
[CSW-Vlanif14]ip add 192.168.4.254 24

image-20250731135055404

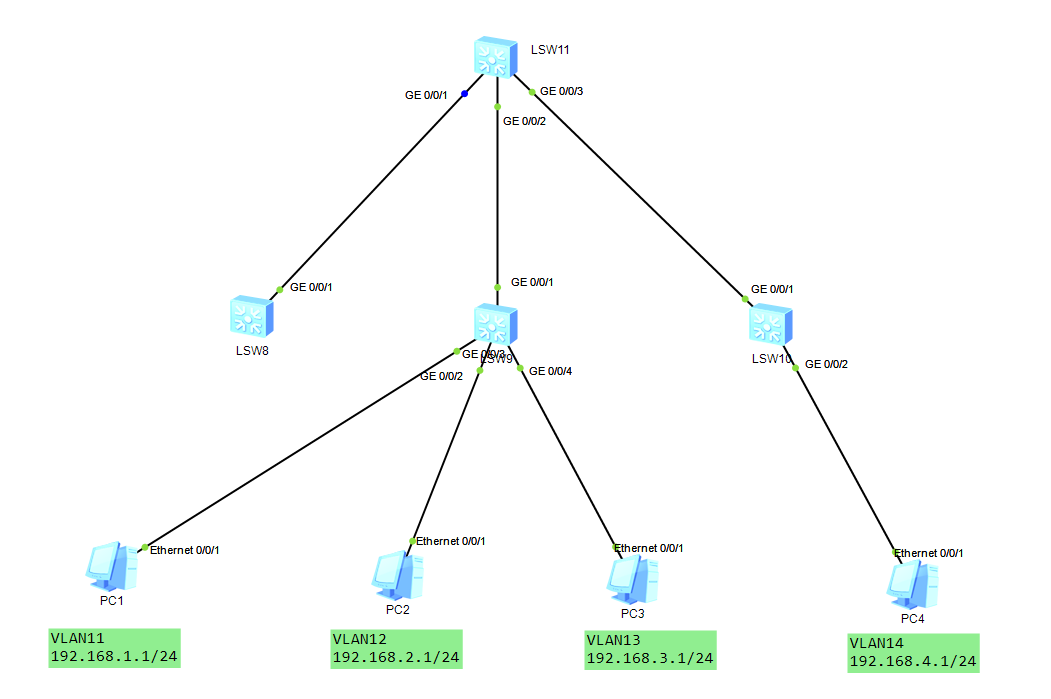

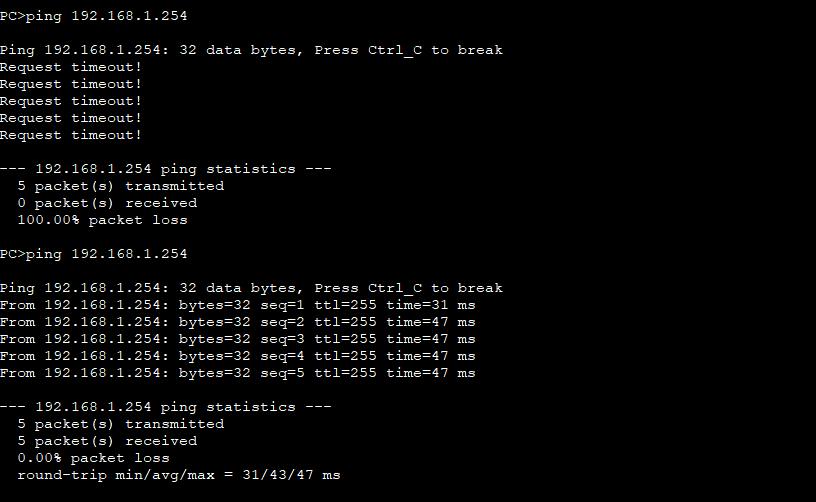

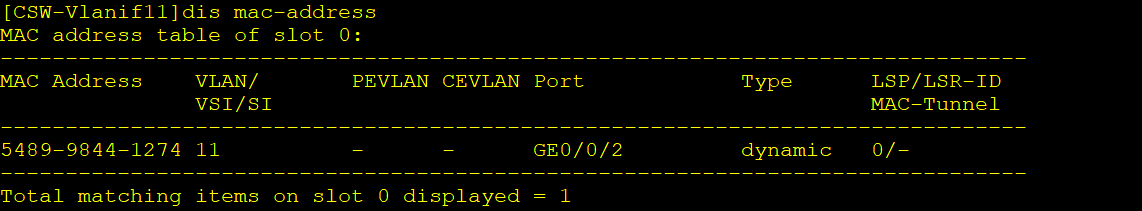

更改PC1的连接位置,由于固定IP的关系,依然属于VLAN11

image-20250731135333263

image-20250731135256407

image-20250731135320564

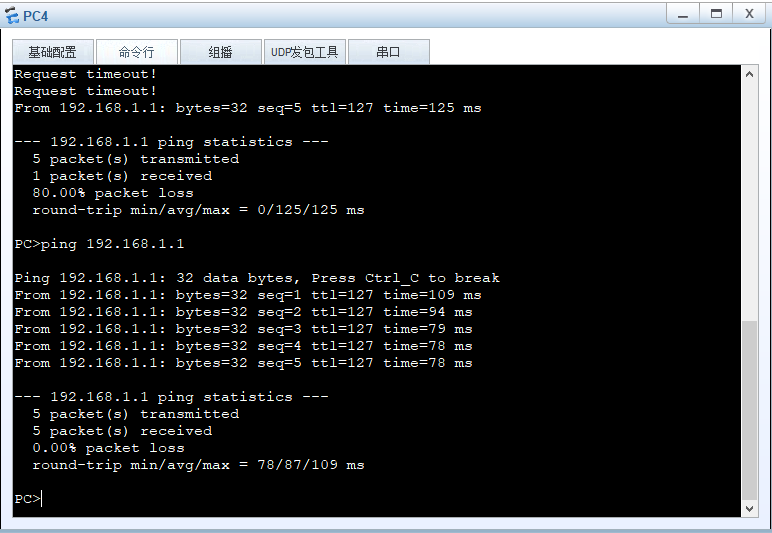

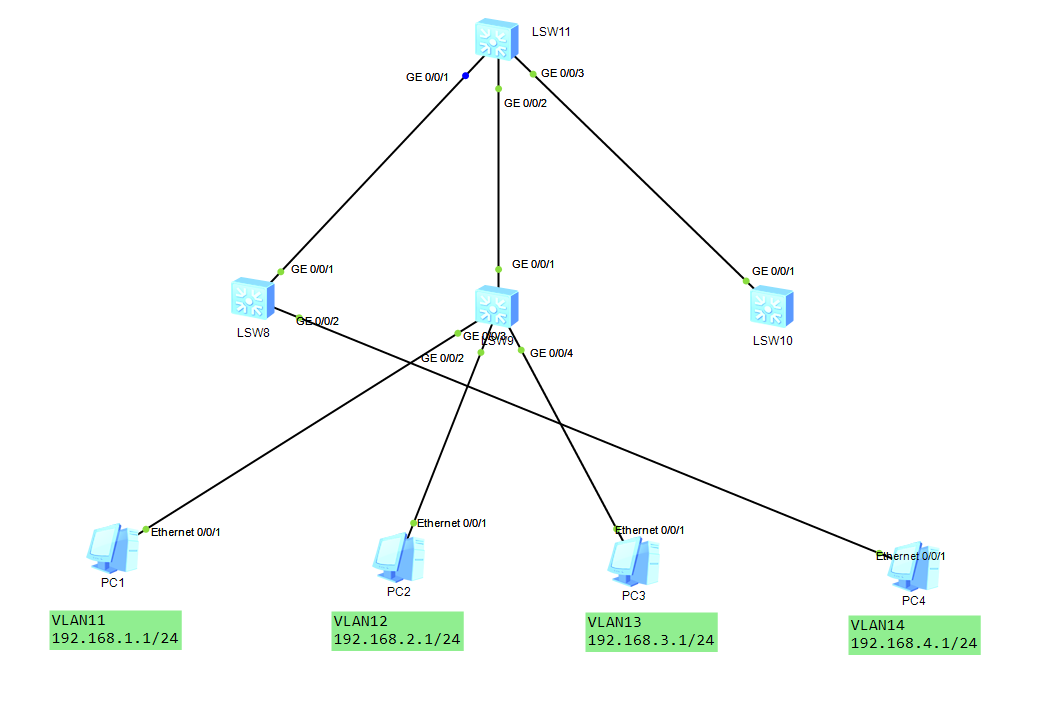

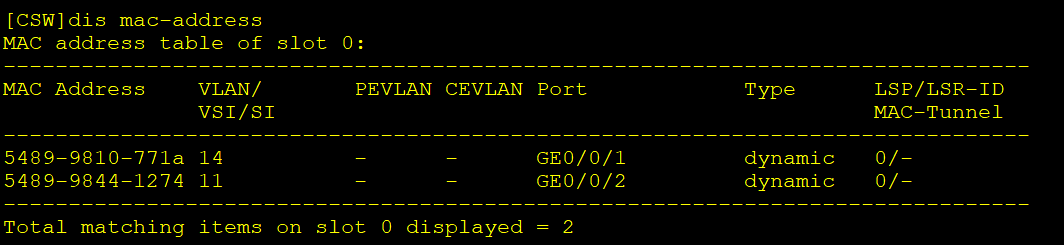

使用PC4 PING PC1

image-20250731135832024

image-20250731135917050

image-20250731135939473
