使用基本ACL实现网络安全

一、项目需求：

1.源IP地址为私有地址的流量不能从Internet进入企业网络。（外网到内网）
2.财务部服务器只能由财务部中的计算机访问。

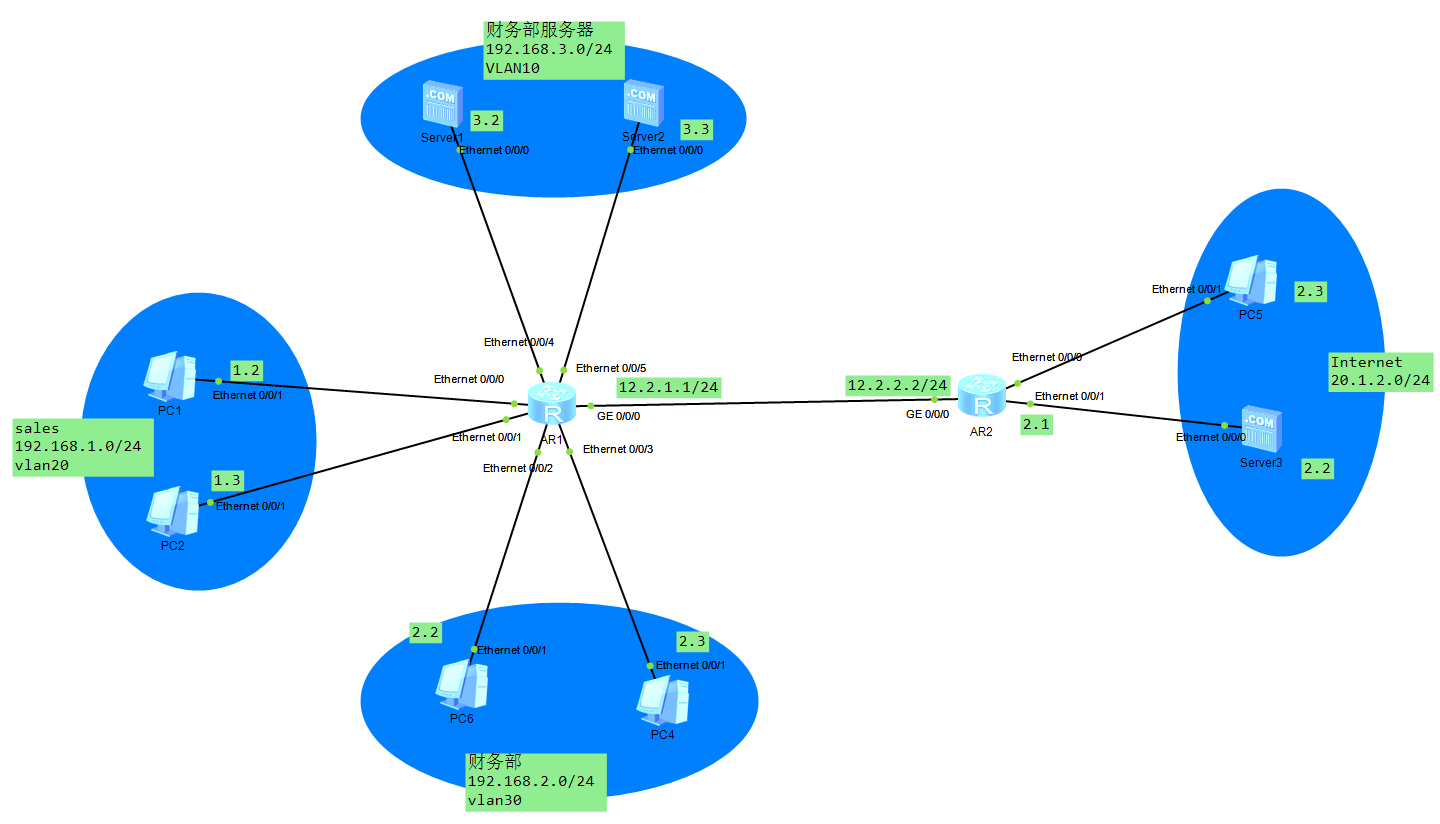

二、环境准备

配置前确保各方的计算机都能访问服务器

创建VLAN

[Huawei]sys AR1
[AR1]vlan batch 10 20 30

配置VLAN 20-AR1

[AR1]int Ethernet 0/0/2
[AR1-Ethernet0/0/2]port link-type access
[AR1-Ethernet0/0/2]port default vlan 20
[AR1-Ethernet0/0/2]int Ethernet 0/0/3
[AR1-Ethernet0/0/3]port link-type access
[AR1-Ethernet0/0/3]port default vlan 20
[AR1-Ethernet0/0/3]quit
[AR1]int vlanif 20
[AR1-Vlanif20]ip address 192.168.2.1 24

配置VLAN30-AR1

[AR1]int Ethernet 0/0/4
[AR1-Ethernet0/0/4]port link-type access
[AR1-Ethernet0/0/4]port default vlan 30
[AR1-Ethernet0/0/4]int Ethernet 0/0/5
[AR1-Ethernet0/0/5]port link-type access
[AR1-Ethernet0/0/5]port default vlan 30
[AR1-Ethernet0/0/5]quit
[AR1]int vlanif 30
[AR1-Vlanif30]ip addr 192.168.3.1 24

配置VLAN 10-AR1

[AR1-Vlanif30]int Ethernet 0/0/0
[AR1-Ethernet0/0/0]port link-type access
[AR1-Ethernet0/0/0]port default vlan 10
[AR1-Ethernet0/0/0]int Ethernet 0/0/1
[AR1-Ethernet0/0/1]port link-type access
[AR1-Ethernet0/0/1]port default vlan 10
[AR1-Ethernet0/0/1]quit
[AR1]int vlanif 10
[AR1-Vlanif10]ip address 192.168.1.1 24

配置VLAN 40-AR2

<Huawei>sys
[Huawei]sys AR2
[AR2]vlan 40
[AR2-vlan40]quit

[AR2]int Ethernet 0/0/0
[AR2-Ethernet0/0/0]port link-type access
[AR2-Ethernet0/0/0]port default vlan 40
[AR2-Ethernet0/0/0]int Ethernet 0/0/1

[AR2-Ethernet0/0/1]port link-type access
[AR2-Ethernet0/0/1]port default vlan 40
[AR2-Ethernet0/0/1]quit

[AR2]int vlanif 40
[AR2-Vlanif40]ip addr 20.1.2.1 24

配置AR1,AR2路由

配置路由-AR1

[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip addr 12.2.1.1 24
[AR1-GigabitEthernet0/0/0]quit
[AR1]ip route-static 0.0.0.0 0 12.2.1.2

配置路由-AR2

<Huawei>sys
[Huawei]sys AR2
[AR2]int g0/0/0
[AR2-GigabitEthernet0/0/0]ip addr 12.2.1.2 24
[AR2-GigabitEthernet0/0/0]quit
[AR2]ip route-static 192.168.0.0 16 12.2.1.1

测试

目标：环境内部各个PC，服务器都能互联互通

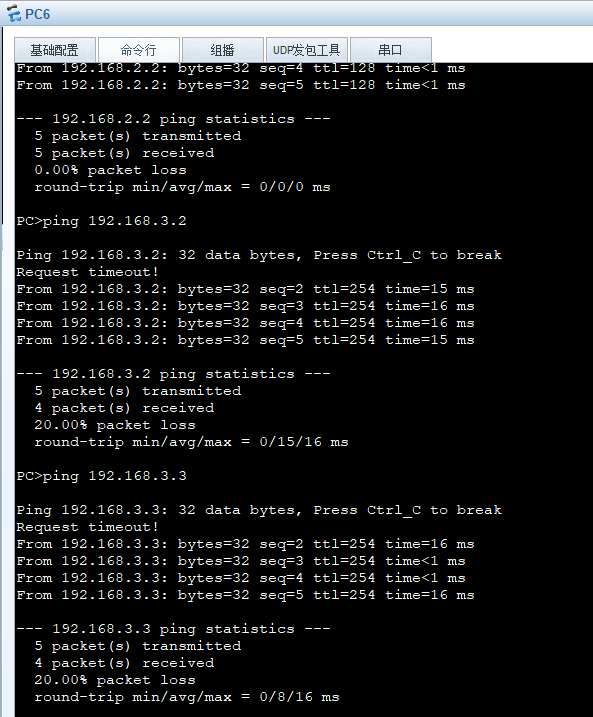

财务部-》财务部服务器

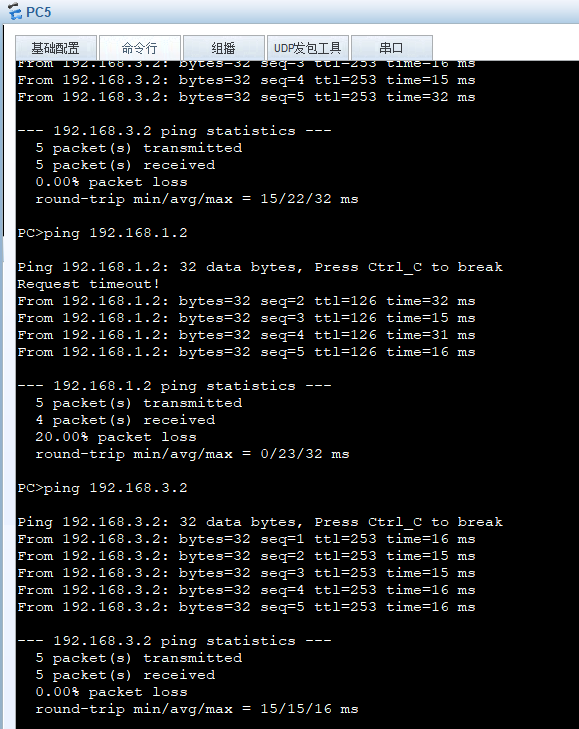

INTERNET-》企业内部

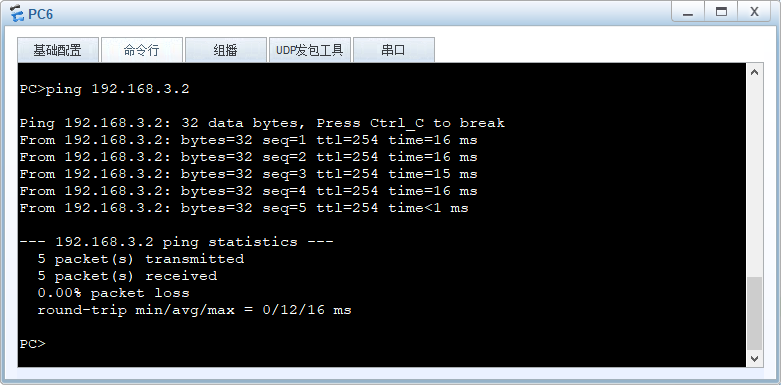

三、财务部服务器只能由财务部中的计算机访问

[AR1]dis acl all
 Total quantity of nonempty ACL number is 0

<AR1>sys
[AR1]acl 2000
[AR1-acl-basic-2000]rule 5 permit source 192.168.2.0 0.0.0.255
[AR1-acl-basic-2000]rule deny
[AR1-acl-basic-2000]quit

[AR1]interface vlanif 30
[AR1-Vlanif30]traffic-filter outbound acl 2000

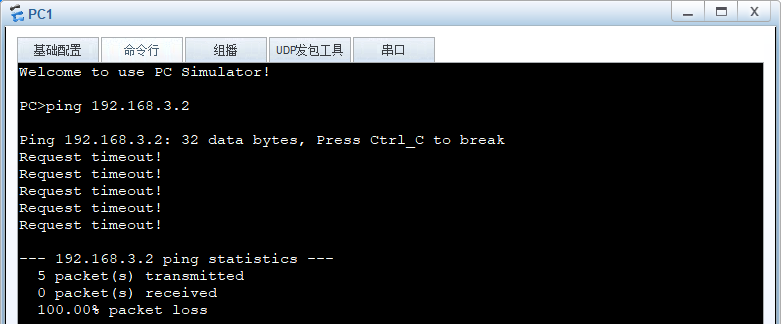

PC1不能PING通财务部服务器

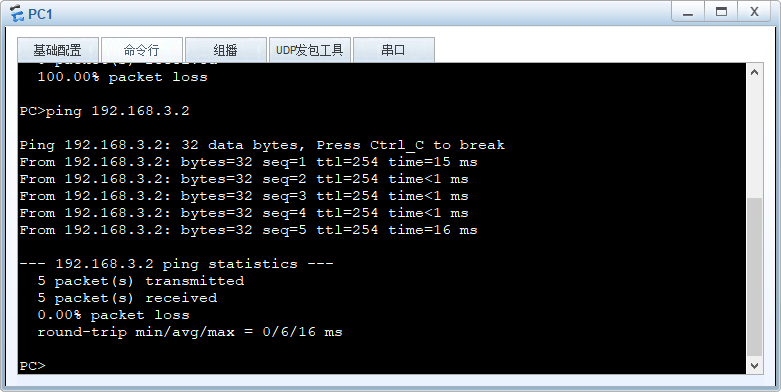

如果允许PC1访问服务器

<AR1>sys
[AR1]acl 2000
[AR1-acl-basic-2000]rule 4 permit source 192.168.1.2 0.0.0.0

四、配置入站规则

<AR1>sys
[AR1]acl 2000
[AR1-acl-basic-2000]rule 4 permit source 192.168.1.2 0.0.0.0
[AR1-acl-basic-2000]quit

[AR1]acl 2010
[AR1-acl-basic-2010]rule 5 deny source 192.168.0.0 0.0.255.255    #-私网地址
[AR1-acl-basic-2010]rule 10 deny source 172.16.0.0 0.15.255.255   #-私网地址
[AR1-acl-basic-2010]rule 15 deny source 10.0.0.0 0.255.255.255    #-私网地址

[AR1-acl-basic-2010]int g0/0/0
[AR1-GigabitEthernet0/0/0]traffic-filter inbound acl 2010

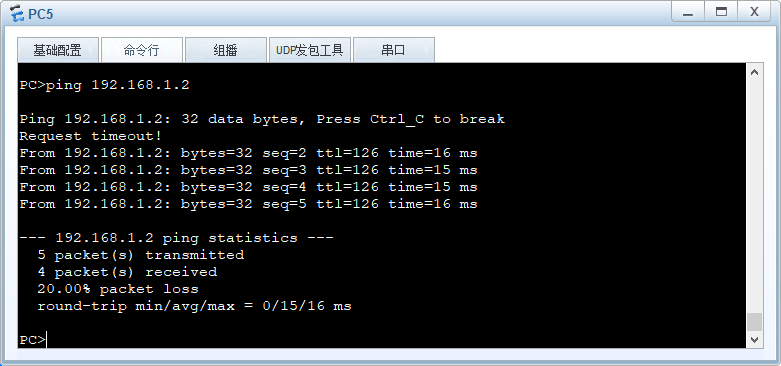

（非源IP地址为私有地址）可以访问市场部，禁止个人电脑访问企业内部

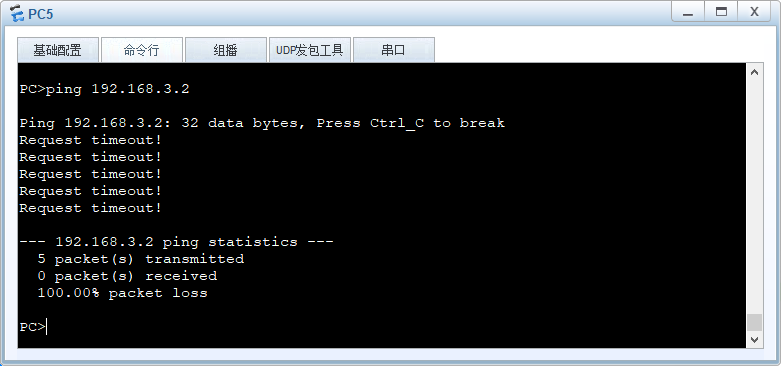

（非源IP地址为私有地址）不可以访问财务部服务器

五、172.16.0.0 – 172.31.0.0 怎么算反转掩码，后两位不固定

步骤1: 确定地址范围的核心变化部分

IP地址 172.x.y.z 属于 B类地址，核心变化在第二个字节（16 → 31）：

• 起始：172.16.0.0 → 10101100.00010000.00000000.00000000（二进制）
• 结束：172.31.0.0 → 10101100.00011111.00000000.00000000（二进制）

关键发现： 仅第二个字节的低4位变化（0000 → 1111），其他部分固定：

步骤2: 计算反转掩码

反转掩码 = 需忽略的比特位设为1，需匹配的比特位设为0：

• 第一字节（172）：全部固定 → 通配符
• 第二字节：
  • 高4位 0001 固定 → 通配符低4位需设为 1（忽略变化）
  • 计算：00001111（二进制） = 15（十进制）
• 第三字节：全部不固定 → 255
• 第四字节：全部不固定 → 通配符 255**

最终反转掩码：0.15.255.255 （对应：第一字节全匹配 | 第二字节低4位忽略 | 第三字节全匹配 | 第四字节全匹配）
